Adresowalny system sygnalizacji pożaru w dwukondygnacyjnym budynku

Powyższy projekt opracowano zgodnie z ogólnymi przepisami dotyczącymi tego rodzaju obiektów. System jest w pełni adresowalny, zawiera wskaźniki zadziałania przy wejściu do każdego chronionego pomieszczenia. Umożliwia to najszybszą lokalizację miejsca pożaru i szybką lokalizację uszkodzenia elementów systemu.

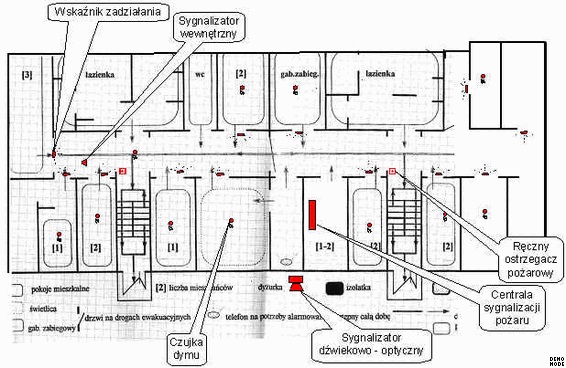

POZIOM 0

Adresowalny system sygnalizacji pożaru w dwukondygnacyjnym budynku eljot systemy

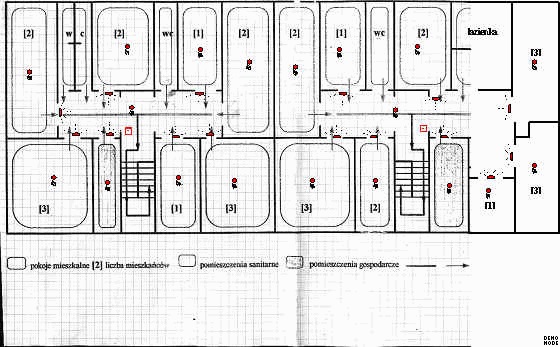

PIĘTRO 1

Adresowalny system sygnalizacji pożaru w dwukondygnacyjnym budynku eljot systemy 2

Założenia do projektu:


Cel instalowania systemu:

  • Szybkie zawiadomienie o pojawieniu się ogniska pożaru w obiekcie

Czujniki, wskaźniki, przyciski alarmowe:

  • Parter:
    • czujka dymu (optyczna) – 11 szt
    • wskaźnik zadziałania – 11 szt.
    • przycisk alarmowy – 2 szt.
  • Pierwsze piętro:
    • czujka dymu (optyczna) – 19 szt.
    • wskaźnik zadziałania – 19 szt.
    • przycisk alarmowy – 2 szt.

Sterowanie:

  • Centralka Sygnalizacji  Pożaru:  2-pętle (po 128 adresów), wskaźnik LED 16 stref
  • Czujki dymu: adresowalne, procesorowe czujki optyczne
  • Ręczny ostrzegacz pożarowy (przycisk alarmowy): ROP, adresowalny, natynkowy
  • Zasilanie systemu: zasilacz z rezerwowym zasilaniem, akumulator 7,2 Ah

Syngalizacja alarmu:

  • Sygnalizator dźwiękowo-optyczny zewnętrzny 120dB – 2 szt.
  • Sygnalizator wewnętrzny 105 dB - 2 szt.
  • r Wskaźniki  zadziałania  instalowane w pobliżu czujek (np. przed pokojami)

Dane techniczne:

  • Karta pętli może być skonfigurowana jako 2 pętle klasy A lub 4  linie klasy B
  • Ilość urządzeń adresowalnych na jednej pętli: 128
  • Prąd przeciążeniowy pętli: >500mA
  • Prąd roboczy pętli: 100mA max
